智能配電監控系統適用于各行業35k-0.4kV電壓等級的用戶端供、配電系統運行狀態監視和控制管理,對用戶配電網絡和電氣設備提供不間斷保護、監視、控制,提高用戶供電可靠性,提高用戶供配電系統的自動化水平,實現可靠、安全、高效的配電、用電。

智能配電監控系統可建立配電網絡仿真模型,模擬配電網絡運行,實現無人值班模式;根據順序事件記錄、波形記錄、故障錄波,協助運維人員,實現快速故障分析,定位和排除問題,盡量縮短停機時間;實時采集各回路、設備的電流、電壓、功率、電能以及諧波、電壓波動等參數,對配電系統和用電設備進行用能分析和能效管理。

系統主要功能看

“三遙”(即遙信、遙測、遙控)利用就地安裝的微機保護裝置、智能儀表等,采集各回路的電參量 非電量及開關狀態量(分合位),結合電氣主接線圖予以顯示,通過系統操作,實現斷路器、開關的遠程分合閘控制以及遙調操作。

繼電保護及其自動化

實現用戶變電站的進線、饋線、變壓器及母聯等保護,對雙電源進線或分段供電的用戶,可實現任意邏輯的備用電源自投。具有保護定值 召喚和下載功能,可遠程顯示保護功能的投退狀態和定值設置,通過賬號權限管理和密碼確保操作安全

統計報表、圖表分析

提供靈活的報表生成工具,統計參量包括電流、電壓、功率、電度等,可自動生成時報表、日?qǐng)?bào)表、周報表、月報表、季報表、年報表。同時,可將指定參量的歷時數據、比對數據以棒圖、曲線圖、餅圖等形式展現,一目了然,為電氣節能改造提供依據。

數據轉發和訪問(選配)

智能配電系統可作為前端子系統,通過傳感器(智能儀表、裝置

商業地產售電管理系統服務于商業地產的物業管理層,相對于傳統的后付費系統,ESS7000商業地產售電管理系統秉承先付費后用電的理念,方便物業公司提前收到電費以減少其財務壓力,同時在主機查詢端能夠清楚顯示商場內每個商鋪的耗電信息,省去了人工抄表。商業地產售電管理系統提供三套電能預付費解決方案,適用于不同類型的商業項目,分別為:遠程預付費電管理系統,C卡預付費電能管理系統,集中充值終端預付費電能管理系統

遠程預付費電能管理系統

綜合信息查看及批量操作

在同一個界面下可方便查詢到某一區域所有用戶的通信、剩余金額、當前狀態等信息,并可對某一個用戶或全體客戶進行設置下發。

遠程充值

可在售電方直接實現從后臺到儀表的充值,用戶無需重返儀表前插卡才能完成充值,充值方便快捷。

售電記錄

查詢?cè)摴δ苤饕�是給操作員來查詢售電記錄。選擇起止日期、填寫需要查詢的儀表編號、用戶號、用戶名字和戶號,點擊查詢按鈕即可查詢到相應的記錄。且該功能也支持導出打印操作。統計報表報表中心提供了多個時間單位的各種統計數據,并能查詢、導出打印統計出的報表。數據中心主要分為實時報警記錄報表、日銷售報表、月銷售報表以及年銷售報表。

電表參數管理與制卡

根據電表參數的情況安全可靠地讀取C卡和制作C卡,實現設置和讀取電表參數的目的

售電、用電管理

能夠滿足一般用電營業業務要求,能夠?qū)崿F(xiàn)為用戶開戶建檔、用戶C卡售電、營業查詢、報表統計、多種電價處理及調整等功能;能提供裝表、售電、換表、銷戶、報停退費等用電營業業務操作,并具備票據打印處理能力。

用電檢查

用電檢查能夠識別異常用戶或用戶的異常行為并提供相應的防范措施,有效地防止用戶竊電等非法或異常行為。

異常處理功能

能夠處理如用戶卡丟失等異常情況,同時系統數據的完整性和一致性

集中充值終端預付費電能管理系統

電表集中安裝時,無需進入強電間,用戶在充值點繳費后攜帶卡可直接在充值終端上完成刷卡充值;用戶可通過刷卡了解自己的余額信息和用電信息;內控型預付費電能表完成送電、斷電、復電等功能。

電能計量管理系統

電能管理系統適用于用戶側各電壓等級的配用電的集抄與運行管理。系統通過對各用電回路設置電能計量表計并借助計算機通訊技術進行集中采集,從而幫助用戶實現用電合理分配、運維透明管理,提高用電的智能化管理水平。

電能管理系統側重于用電合理性分析,即通過梳理用戶的配電網絡,在網絡各節點設置電能計量表計,從而為該配電網絡搭建合理的用電計量體系。系統以豐富的數據報表體現計量體系的完整性。系統可對各配電節點定時抄表匯總,統計其用電情況,以數據報表、趨勢曲線、棒圖餅圖等友好的界面形式進行展示,使得用電可視透明,并在用電誤差偏大時可追溯,維護計量體系的正確性

配電監測電能管理系統具備友好的人機界面,能夠以配電一次干線圖的形式 直觀顯示配電線路的分布情況,同時將實時采集的各回路的電參量信息,以及配電回路開關的分合閘狀態,實時顯示在系統界面中。

電能報表

電能管理系統以豐富的數據報表體現計量體系的完整性。系統具備各回路定時抄表匯總統計功能,用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況,即該節點進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明,并在用電誤差偏大時可追溯,維護計量體系的正確性

負荷曲線

電能管理系統對配電系統總進線回路(或重要負荷的出線)設計了負荷趨勢曲線。便于配電維護人員及時掌握用電需求與供電系統負荷占比,確保供電可靠性,為用戶單位的用能權益提供保障。借助該功能,還可分析用能需量的增長趨勢,適時調整需量申報,減少因需量偏差過大造成的多余繳費。

電參量報表

電能管理系統具有對實時電力參數和歷史電力參數的存儲和管理功能,所有實時采集的數據、順序事件記錄等均可保存到實時數據庫。在監控畫面中能夠自定義需要查詢的參數、查詢的時間段或選擇查詢近更新的記錄數等,并通過報表方式顯示出來。該功能方便用戶進行事故追溯查詢

統計報表

電能管理系統為用戶提供了綜合的電能和需量統計報表功能,包含不同饋線的尖峰平谷用電量統計與記錄,從而為用電的合理管理提供了數據依據(需要選用帶復費率和需量功能的電力儀表)。同時可對各回路進行日、月報表的統計,減少配電系統維護人員的電能統計的工作時間,提高工作效率。

遙信實時報警

電能管理系統具備遙信報餐配置功能,系統能夠?qū)ε潆娀芈窋嗦菲鞯姆趾祥l動作進行實時監測并報警。系統報餐時能夠進行信息語音提示,自動彈出報警畫面

遙測實時報警

電能管理系統具備遙測報警配置功能,報餐類型包括電壓越限、電流越限、頻率越限、功率因數越限、斷路器分合閘,系統報警時能夠進行信息語音提示,自動彈出報警畫面

遙信、遙測歷史報警查詢

電能管理系統能夠?qū)�遙信、遙測報警數據進行存儲,方便用戶對系統報餐事件進行追溯查詢。

電能質量監測

電能管理系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量,及時采取相應的措施提高配電系統的可靠性,減少因諧波造成的供電事故的發生。(需要選用帶諧波測量功能的電力儀

用戶權限管理

電能管理系統為保障系統安全穩定運行,設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作(如配電回路名稱修改等)可以定義不同級別用戶的登錄名、密碼及操作權限,為系統運行維護管理提供可靠的安全保障。

通訊狀態圖

電能管理系統可以實時顯示接入系統的各設備的通訊狀態,能夠完整的顯示整個系統網絡結構,可在線診斷系統網絡通訊狀態,發生網絡故障時能自動在屏幕上顯示故障單元和故障部位.從而方便系統維護人員實時掌握現場各設備的通訊狀態,對出現異常的設備及時維護,系統的穩定運行

基于B/S的網絡應用(選配)

電能管理系統配置了強大的WEB頁面發布功能,從而使得用戶可以通過基于 Windows 平臺的E或其他主流瀏覽器,查看系統實時數據,監控畫面、歷史數據,瀏覽效果與在服務器端看到的系統畫面完全相同

建筑能耗管理系統

建筑能耗管理系統由能耗計量裝置、數據采集器、網絡通信設備構成,系統具有數據采集、數據存儲、數據處理及分析、系統管理、系統運行狀態監控和故障診斷功能,并能將各類數據及信息傳送到上一級信息中心。系統應用軟件符合《機關辦公建筑和大型公共建筑能耗監測系統軟件開發指導說明書》中對軟件功能框架的描述和對軟件功能的要求,能對建筑節能監測數據按照分類、分項的原則進行統計分析,生成并展示建筑各分類、分項能耗、單位面積能耗、總能耗統計數據及相關圖表,便于找出高能耗點或不合理的耗能習慣,有效節約能源,為用戶進一步的節能改造或設備升級提供準確的數據依據系統結構

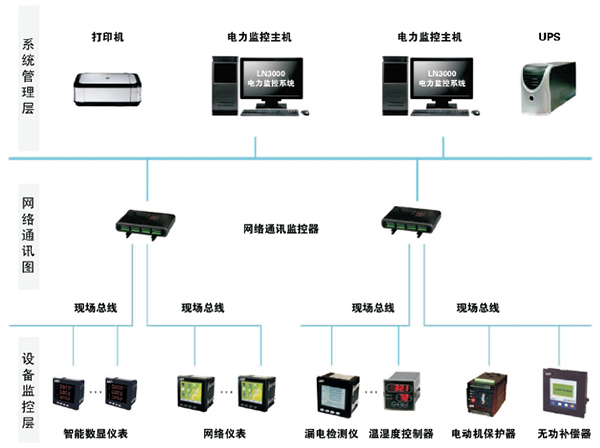

系統結構

系統可按使用年份統計建筑物各分類能耗一電、水、氣、集中供熱集中供冷以及其它能源消耗量,自動折算成相應的標準煤耗量,從而反應建筑物當年各分類能耗用能和綜合能耗。系統以曲線圖形展現各類能耗的消耗趨勢,便于業主方實時直觀掌握能源消耗情況。

系統可反映出建筑物當日與昨日同期,當月與上月同期、當年與上年同期總體用能的對比情況,并顯示建筑物過去48小時、1個月、12個月及3年的用能趨勢,當年用能的對比分析、當月的分項用能餅圖。便于業主方對能耗消耗的趨勢進行對比分析,判斷用能走勢,及時調整設備運行計劃,節約能源消耗

系統根據建筑物能源消耗的分布情況能耗計量點的選取和設置,使得能耗監測系統可以覆蓋整個建筑物。系統使用者可通過相關界面調取該建筑物各能耗節點的能耗統計報表,減少用能的“跑、冒、滴漏“和計量誤差。

系統依據住建部分類分項能耗數據采集導則,將建筑物耗電分為照明插座、空調、動力和特殊用電進行計量裝置選型和設置,并按用能區域或功能區域等劃分并進行統計,以報表和同、環比棒圖形式展現該區域的能源消耗。

系統可針對能源消耗量大的設備或區域進行準確定位,便于管理層制定節能績效考核制度,推動節能降耗的真正有效執行。為用能重點設備建立運行記錄檔案,長期跟蹤記錄設備運行過程中的能效分析評估結果,結合設備維護保養記錄,為設備的運行維護提供依據。

系統提供分級權限管理功能,對具備權限用戶提供開放的信息維護接口,用戶可自行對建筑和系統監測范圍內計量點的信息進行增、刪改和查詢,建筑物信息包括建筑類型、建設年代、建筑面積、建筑人員數量等。系統還對無法自動采集的計量信息提供手動錄入功能,便于使用者全面掌握建筑物總體能耗情況。

系統依據《機關辦公建筑以及大型公共建筑能耗監測系統分享能耗數據傳輸技術導則》以及建筑物所在省市的地方性節能技術規程、規范的要求,可實現既定數據格式和上傳方式,將建筑物能耗數據信息 上傳至上級數據中心平臺的功能。
