1.概述
LN20系列微機監控電機保護器適用于AC380V、AC660V低壓系統，是對低壓異步電動機和增安型電動機實現保護、監測和控制的新一代智能化綜合裝置。具有的電動機保護、監控功能，同時顯示各項整定參數信息，并且采用現場總線，為現代化的設備管理帶來很大的便利。
符合標準：GB3836.3-2000、GB14048.4-2003、IEC255 |
2.特點 - 交流采樣，測量A、B、C三相電流及控制回路電壓
- 現場顯示電動機運行狀態，保存電動機故障跳閘記錄
- 一路保護輸出，一路可編程繼電器輸出，一路4-~20mA模擬量電流輸出
- 高亮LED顯示，跟隨電動機運行狀態和用戶要求實時顯示
- 三相電流不平衡、斷相、欠流、過壓、欠壓、自啟動等功能用戶可取可舍
- 當電動機過流時過流燈（設置燈）閃爍告警，過流倍數越大，閃爍越快
- 故障定位明確，顯示故障時的電壓值或電流值，斷相顯示對應相，電流不平衡顯示大小兩相
- 采用RS485通信總線，可廣泛用于各種監控系統作為帶有電機保護及控制的智能化監控單元
|
3.主要功能
保護功能：
過流、欠流、堵轉、斷相、三相電流不平衡、過壓、欠壓、短路、漏電（選配）等故障保護
測量功能：
三相電流、控制回路電壓、漏電電流的測量和顯示
通用功能：
增安型電動機保護、三相異步電動機保護、饋線保護，三種保護裝置通用
通信功能：
通過本保護器的RS485接口與上層系統通信�？偩�接口支持參數設置、控制及監測等功能。通信協議遵循Modbus-RTU標準。
一般采用RS485總線接口進行物理連接，通常上位機或PLC設備作為主站，本保護器作為子站。
|

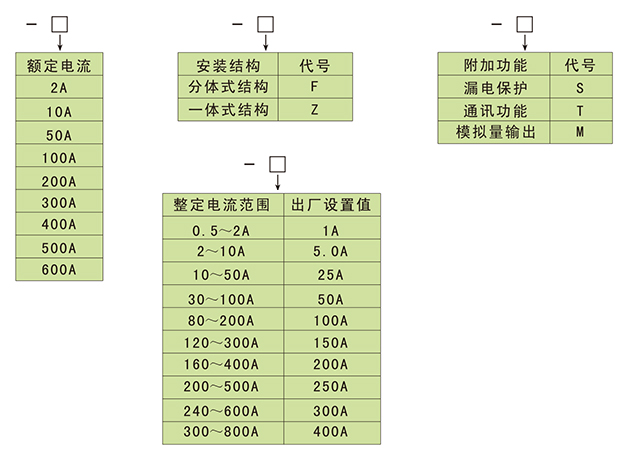

3.1.設計選型
|
 |
| 具體功能說明：請聯系公司銷售人員，以公司樣本為準。 |
