LN系列低壓電動機保護器
LN60系列電動機保護器（以下簡稱LN60或保護器）是我公司針對低壓電動機在各種應用場合產生的故障而研發的電動機保護裝置；是一款具有極高性價比，穩定可靠，集繼電保護、測量、控制、通訊為一體的低壓電動機保護裝置。
保護器采集三相電流，三相線電壓，接地電流等數據，將這些數據計算后和保護器記錄的各種保護功能整定信息進行比較，當符合保護動作條件時，驅動繼電器輸出，從而達到保護電動機的目的。

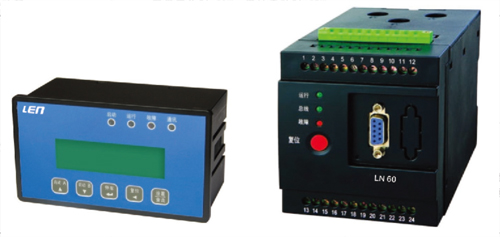

LN60電動機保護器由兩部分組成：保護器模塊本體、擴展模塊（可以是顯示模塊或者是顯示模塊附加8路DI功能）。保護器本體可以獨立運行，實現測量功能、保護功能、電動機啟/�？刂乒δ芎瓦h(yuǎn)程通訊功能；擴展模塊作為輔助裝置，可以根據需要進行配置。
通訊功能作為LN601進行遠程管理的重要手段，支持MODBUS-RTU通訊協議。
|
功能特點
「注」：保護功能中加星號的為可選配置；故障記錄和模擬量輸出也為可選配置
◆具有啟動超時、過載、斷相、接地/漏電、過流堵轉、電流不平衡、短路、欠載*、溫度*、欠壓*、過壓*、頻率*、欠功率因數*等多種數字式保護功能；
◆實現電動機回路的三相電流、接地/漏電電流、電流不平衡率、三相線電壓、頻率、功率因數、有功功率、無功功率等多種電參數的測量；
◆滿足直接啟動、雙向啟動、星/三角啟動、自耦變壓器啟動等啟動方式；
◆保護器本體提供8路開關量輸入，用于啟停信號、復位信號和接觸器狀態等信號輸入；能夠通過擴展模塊配合擴展至16路開關量輸入；
◆提供4路繼電器輸出，滿足多種啟動方式和保護動作，并具有保護跳閘（或報警）信號輸出；
◆8次故障記錄*；
◆配合抗晃電電源模塊（AEM-10S）可實現失壓、欠壓重啟動功能*；
◆可向DCS提供1路4~20mA模擬量輸出*；
◆可支持MODBUS或者PROFIBUS通訊總線*；
◆卡式導軌固定，現場安裝更加便利。
|
運行模式
采用LN601對電動機進行控制，有多種運行模式選擇：
◆保護模式；
◆直接啟動模式；
◆雙向可逆啟動模式；
◆星/三角啟動兩繼電器模式；
◆星/三角啟動三繼電器開環模式；
◆星/三角啟動三繼電器閉環模式；
◆自耦變壓器啟動兩繼電器模式；
◆自耦變壓器啟動三繼電器開環模式；
◆自耦變壓器啟動三繼電器閉環模式：
運行模式的設置可以通過擴展模塊或者通訊軟件進行。
|
分段保護
LN601對電動機提供分段式保護，分啟動過程和運行過程對電動機進行保護。
啟動過程中只投入啟動超時保護、斷相保護、電流不平衡保護、接地/漏電保護、短路保護、堵轉保護功能；啟動過程結束后將其它保護投入。
啟動過程中，LN601在避開啟動初期的尖峰電流后將有效保護投入。
|
| 設置選型及功能配置 |
|
|

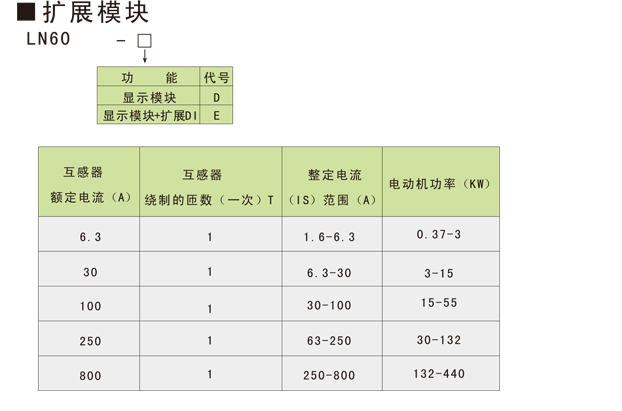

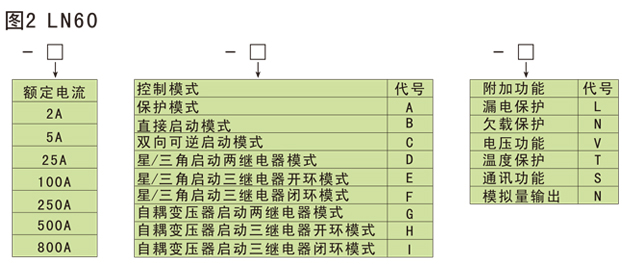

設置選型
|
